Olympus Visera Elite II эндоскопическая видеосистема
Olympus Visera Elite II — это универсальная междисциплинарная эндоскопическая видеосистема экспертного класса высокого разрешения (HDTV/3D), объединяющая в одном корпусе мощный процессор и экономичный светодиодный LED-источник света. Оснащенная патентованными технологиями узкоспектрального картирования NBI и инфракрасной флуоресценции IR, система гарантирует хирургу идеальную навигацию при проведении сложнейших малоинвазивных операций.
Обзор системы
Эндоскопическая хирургическая видеосистема экспертного уровня Olympus Visera Elite II представляет собой передовую междисциплинарную платформу «все в одном», объединяющую в едином ультракомпактном корпусе высокопроизводительный видеопроцессор, светодиодный (LED) осветитель и опциональный модуль 3D-микширования. Платформа осуществляет прямую сквозную обработку цифрового сигнала высокой четкости HDTV, минимизируя габариты оборудования в операционной и кардинально упрощая рабочий процесс хирургической бригады. Система Visera Elite II разработана как высокотехнологичное B2B-решение для комплексной стандартизации операционных блоков, позволяющее эффективно выполнять малоинвазивные вмешательства в общей хирургии, урологии, гинекологии, ортопедии и оториноларингологии. Стабильная детализация изображения и передовые режимы цифрового контрастирования снижают утомляемость врача и сводят к минимуму интраоперационные риски при манипуляциях на глубоких анатомических структурах.
Инновационные технологии оптического картирования
Высокая клиническая ценность, диагностическая точность и предсказуемость результатов операций на платформе Olympus Visera Elite II достигаются за счет сопряжения фирменных аппаратных решений и программных алгоритмов:

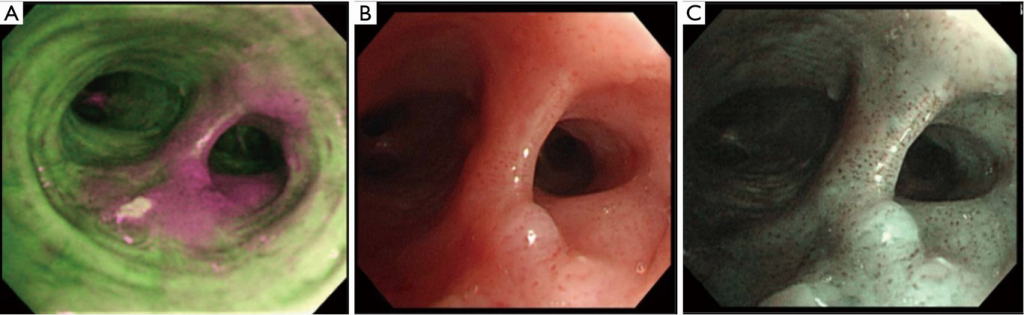

Технология узкоспектральной визуализации NBI (Narrow Band Imaging): Запатентованная оптическая методика фильтрации света, основанная на поглощении волн определенной длины (415 и 540 нм) гемоглобином. Технология кратно повышает контрастность и видимость микрососудистого рисунка слизистых оболочек, позволяя хирургу выявлять скрытые очаги опухолевого ангиогенеза на самых ранних стадиях.
Инфракрасная флуоресцентная диагностика IR (Infrared Observation): Система поддерживает работу в ИК-диапазоне, что обеспечивает прецизионную оценку перфузии тканей, топическую идентификацию желчных протоков и архитектоники лимфотока при введении индоцианина зеленого (ICG), делая видимым то, что скрыто при обычном белом свете.
Естественная светодиодная подсветка: Встроенный LED-модуль нового поколения обеспечивает естественную цветопередачу с улучшенным качеством прорисовки красного спектра и минимальным ореолообразованием по краям кадра, что критически важно для прецизионного гемостаза.
Полноценный 3D-режим (для модификации OTV-S300): Поддерживает подключение стереоскопических жестких эндоскопов ENDOEYE 3D с уникальной функцией сохранения линии горизонта при вращении трубки, восстанавливая естественное пространственное восприятие глубины и точность позиционирования иглы хирургом.
Детальная комплектация

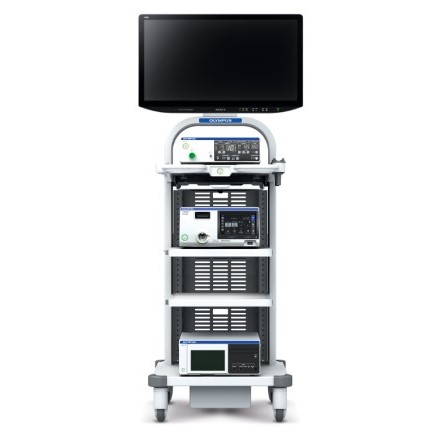

Медицинский комплекс поставляется в виде сбалансированной междисциплинарной эндоскопической стойки и укомплектован следующими аппаратными блоками:
Видеоинформационный центр Olympus OTV-S200 / OTV-S300
Интегрированный головной модуль управления. Модификация OTV-S200 обеспечивает вывод 2D-изображения высокой четкости, в то время как процессор OTV-S300 поддерживает полноценный 3D-формат. Приборы оснащены интуитивно понятным русифицированным ЖК-экраном на лицевой панели, поддерживают автоматический баланс белого и мгновенную запись медиафайлов на съемные носители.
Встроенный светодиодный LED-источник света
Экономичный твердотельный осветитель с автоматической сервоприводной шторкой регулировки яркости. Обладает низким тепловыделением, полностью устраняя риски перегрева и повреждения дорогостоящих световодных жгутов.
Периферийное оборудование и опции
- Головка 3-CMOS камеры Olympus серии CH-S200: Высокочувствительный трехосевой сенсор, программируемые клавиши и парфокальный оптический зум.
- Медицинский LCD-монитор Olympus: Профессиональная хирургическая панель высокого контраста с защитным антибликовым стеклом.
- Высокоскоростной инсуффлятор Olympus UHI-4: Адаптивный блок нагнетания газа CO2 со скоростью подачи до 45 л/мин.
- Приборная тележка: Передвижной усиленный медицинский стеллаж со встроенным изолирующим трансформатором и держателями камер.
Технические характеристики системы
| Разрешение видеопроцессора | HDTV Full HD (1920×1080 пикселей), прогрессивная развертка |
| Частота кадров (фреймрейт) | 50 / 60 Гц |
| Тип сенсора (матрицы) головки камеры | Высокочувствительная 3-CMOS (трехчиповая CMOS-технология) |
| Номинальное фокусное расстояние объектива | f = 15.9 мм – 31.3 мм (оптический парфокальный зум) |
| Базовый источник света | Встроенный в процессор высокоинтенсивный LED (светодиодный) модуль |
| Рабочий ресурс LED осветителя | Не менее 30 000 часов без падения яркости и замены элементов |
| Инфракрасный режим (IR флуоресценция) | Доступен при подключении внешнего ксенонового блока CLV-S200-IR |
| Класс влагозащиты головки камеры | IPX7 (допускает дезинфекцию полным погружением и автоклавирование) |
| Интерфейсы видеовыходов процессора | Цифровые выходы 3G-SDI, DVI-D, HD-SDI |
| Максимальная скорость подачи инсуффлятора | До 45 л/мин (модель UHI-4 с системой активной аспирации дыма) |
| Функции документирования | Встроенный рекордер для прямой записи Full HD видео и фото на USB-накопители |
| Режимы улучшения изображения | Узкоспектральный NBI, флуоресцентный IR, усиление структуры контуров |
| Регистрационное удостоверение Минздрава РФ | РЗН 2018/7422 / РЗН 2019/8505 |
Совместимые жесткие эндоскопы (оптика)
Видеосистема Visera Elite II полностью совместима со всем спектром премиальной жесткой оптики Olympus высокой четкости. Для реализации экспертных режимов визуализации применяются специализированные ИК-телескопы и автоклавируемые 3D-видеоскопы ENDOEYE.
| Модель оптики | Назначение и клиническая сфера | Направление обзора | Диаметр трубки | Рабочая длина |
|---|---|---|---|---|
| Olympus WA50000A | Лапароскопия и торакоскопия HD (прямой обзор, бескомпромиссная яркость) | 0° | 10 мм | 300 мм |
| Olympus WA50013A | Лапароскопия стандартная HD (оптимальный панорамный обзор) | 30° | 10 мм | 300 мм |
| Olympus WAIR100A | Инфракрасная (IR/ICG) лапароскопия и картирование протоков | 0° | 10 мм | 316.4 мм |
| Olympus WAIR130A | Инфракрасная (IR/ICG) лапароскопия под углом видимости | 30° | 10 мм | 318.6 мм |
| ENDOEYE 3D 30° | Стереоскопическая лапароскопия с автоклавируемой технологией | 30° | 10 мм | 320 мм |
| Olympus M0013A HD | Артроскопия коленного, плечевой и голеностопного суставов | 30° | 4 мм | 160 мм |
