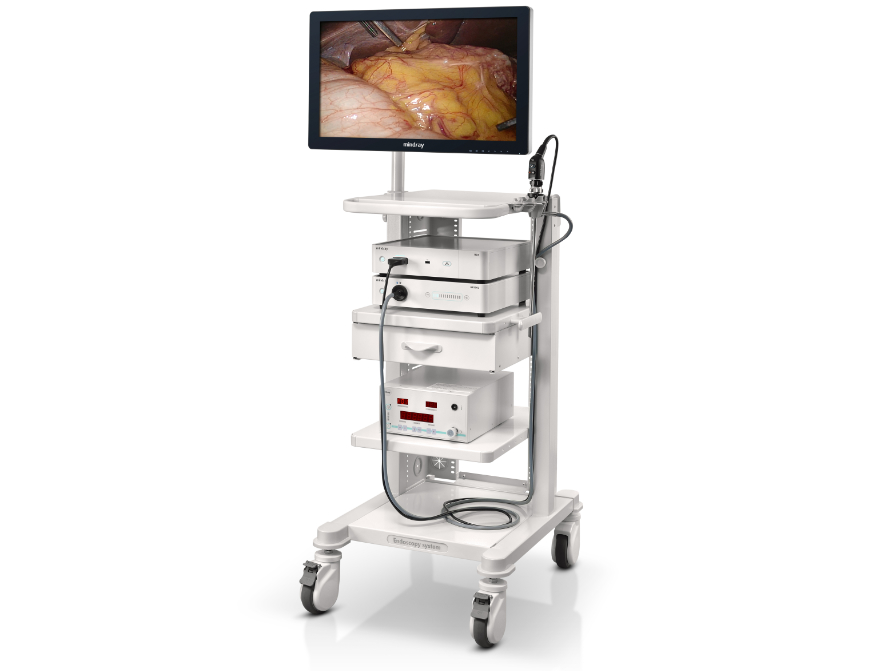

Mindray HD3 эндоскопическая видеосистема
Mindray HD3 — это высокопроизводительная эндоскопическая видеосистема высокого класса, работающая в разрешении Full HD (1920×1080p). Базирующаяся на передовой 3-чиповой CMOS-матрице и оснащенная головкой камеры с парфокальным увеличением, система обеспечивает эталонную светочувствительность и контрастность картинки. Комплекс является стандартизированным междисциплинарным решением для широкого спектра малоинвазивных операций в хирургии, гинекологии и урологии.
Обзор системы
Эндоскопическая видеосистема Mindray HD3 (HD-3) представляет собой универсальный и сбалансированный аппаратно-программный комплекс, созданный для точечной визуализации и контроля хода малоинвазивных вмешательств в жесткой эндоскопии. Платформа формирует изображение высокой четкости в формате Full HD 1080p, обеспечивая превосходную прорисовку операционного поля и снижая общую утомляемость глаз хирургической бригады при многочасовых сессиях. Видеосистема HD3 разработана как кросс-функциональное и надежное B2B-решение, позволяющее клиникам провести технологическую стандартизацию операционных блоков. Она сводит к минимуму риски интраоперационных ошибок за счет стабильного качества картинки, что делает её оптимальным выбором для муниципальных и частных многопрофильных стационаров.
Инновационные технологии оптического картирования
Высокая диагностическая надежность и безопасность хирургических манипуляций на платформе Mindray HD3 реализуются за счет применения современных оптических систем и цифровых алгоритмов:
3-чиповый сенсор CMOS нового поколения (3-Chip CMOS Technology): Раздельная обработка базовых каналов цвета (RGB) тремя независимыми полупроводниковыми кристаллами обеспечивает естественную цветопередачу и радикально повышает общую светочувствительность камеры при работе в сложных полостях.
Передовая парфокальная технология (Advanced Parfocal): Интегрированная система синхронизации позволяет хирургу одновременно масштабировать изображение и корректировать фокус. Картинка остается абсолютно резкой в процессе изменения зума, исключая необходимость ручной настройки фокусного расстояния на камере.
Стабилизация изображения и подавление шумов: Интеллектуальный процессор осуществляет цифровую фильтрацию помех в реальном времени, стабилизируя контуры и сохраняя высокую контрастность и четкость тканей даже в условиях возникновения диффузных кровотечений.
Антибликовый и противотуманный барьер: Лапароскопы Mindray HD оснащены литыми асферическими линзами с технологией защиты от запотевания и дистальным окном из износостойкого сапфирового стекла, что минимизирует искажения по краям поля видимости.
Детальная комплектация
Видеопроцессор Mindray HD3 (Camera Control Unit)
Центральный блок управления камерой с компактной системной панелью и скрытой конструкцией сервисных кнопок, предотвращающей случайный сброс параметров. Поддерживает прогрессивную развертку 1080p, автоматический баланс белого, функцию сохранения профилей пользователя и мгновенный экспорт медиафайлов.
Медицинский источник света Mindray HB200L
Высокоэффективный твердотельный светодиодный (LED) осветитель. По плотности светового потока и цветовой температуре (6500 K) он полностью эквивалентен классическому ксеноновому источнику мощностью 300 Вт, но обладает значительно меньшим энергопотреблением. Снабжен системой автоопределения подключения световодного кабеля.
Периферийное оборудование и опции
- Профессиональный медицинский широкоформатный монитор Mindray PV27 (диагональ 26/27 дюймов) с Full HD IPS-матрицей, углами обзора 178° и контрастностью 1100:1.
- Трехчиповая головка камеры HD3 со встроенным парфокальным увеличивающим объективом (f = 14–30 мм).
- Высокоскоростной инсуффлятор углекислого газа Mindray HS-50F с большим 7-дюймовым сенсорным экраном управления и производительностью до 50 л/мин.
- Приборная эндоскопическая стойка из стального усиленного профиля со встроенным изолирующим трансформатором.
- Влагозащищенная медицинская клавиатура.
Технические характеристики системы
| Разрешение видеопроцессора | Full HD (1920×1080 пикселей), прогрессивная развертка |
| Частота кадров (фреймрейт) | 50 / 60 Гц |
| Тип сенсора (матрицы) | 3-CMOS (трехчиповая CMOS-технология 1/3") |
| Глубина резкости оптической системы | 3–200 мм |
| Номинальное фокусное расстояние объектива | f = 14 мм – 30 мм (2.0x оптическое увеличение) |
| Источник света | Светодиодный LED-модуль HB200L (цветовая температура 6500 K) |
| Эквивалентная мощность источника света | Соответствует ксеноновому осветителю 300 Вт |
| Рабочий ресурс лампы осветителя | Более 40 000 часов непрерывной эксплуатации |
| Максимальная скорость подачи газа инсуффлятора | До 50 л/мин (с поддержкой 5 интеллектуальных режимов работы) |
| Диагональ и тип медицинского монитора | 26" или 27" Full HD, IPS-матрица, контрастность 1100:1 |
| Интерфейсы видеовыходов процессора | Цифровые выходы HD-SDI, DVI-D |
| Поддерживаемый объем внешних USB-носителей | До 2 ТБ (прямое сопряжение файловой структуры) |
| Форматы записи фото/видео | Прямая запись Full HD видео и снимков в один клик на флеш-накопитель |
| Режимы электронного улучшения изображения | Цифровая стабилизация, оптимизация шумов, динамическое подавление бликов |
| Дисплей блока управления инсуффлятора | Сенсорный ЖК командный экран диагональю 7 дюймов |
Совместимые жесткие эндоскопы (оптика)
Система Mindray HD3 является междисциплинарной хирургической платформой и полностью совместима со всем портфелем оригинальной жесткой оптики Mindray высокого разрешения. Трубки оснащены усовершенствованными формованными асферическими линзами, обеспечивающими изображение без дисторсии (искажений) по краям, и защищены от запотевания. Головка камеры Mindray HD3 и источник света снабжены мульти-адаптерами. Сама стойка прекрасно работает с жесткими эндоскопами Karl Storz, Olympus, Richard Wolf или Stryker.
| Модель оптики | Назначение и клиническая сфера | Направление обзора | Диаметр трубки | Рабочая длина |
|---|---|---|---|---|
| Mindray M 01000A | Лапароскопия / торакоскопия общего назначения (прямой обзор) | 0° | 10 мм | 321 мм |
| Mindray M 01030A | Лапароскопия / торакоскопия стандартная (панорамный угловой обзор) | 30° | 10 мм | 321 мм |
| Mindray M 01045A | Лапароскопия для сложных латеральных доступов | 45° | 10 мм | 321 мм |
| Mindray M 05030A | Тонкоигольная и педиатрическая лапароскопия | 30° | 5 мм | 300 мм |
| Mindray HD Arthro 0° | Артроскопия крупных суставов (коленный, плечевой) | 0° | 4 мм | 175 мм |
| Mindray HD Arthro 30° | Артроскопия суставов универсальная | 30° | 4 мм | 175 мм |
| Mindray HD Hystero 12° | Гистерорезектоскопия и диагностическая гистероскопия | 12° | 4 мм | 302 мм |
| Mindray HD Cysto 30° | Цистоуретроскопия (осмотр мочевого пузыря и уретры) | 30° | 4 мм | 302 мм |
| Mindray HD Otoscope 0° | Отоскопия и микрохирургия уха | 0° | 2.7 мм / 4 мм | 110 мм / 175 мм |
| Mindray HD Sinuscope 70° | Риноскопия, синускопия и FESS-хирургия пазух носа | 70° | 4 мм | 175 мм |
