Ремонт УЗИ-аппаратов – это сложная область, требующая глубоких знаний электроники, физики ультразвука и специфики конкретных моделей. В статье мы подчеркнём наиболее важные моменты, которые смогут помочь провести базовую диагностику неисправностей УЗИ-аппарата, так и дать более глубокое понимание о ремонте УЗИ-аппаратов.
Основные компоненты ультразвукового аппарата и их потенциальные неисправности:
1) Датчик (Transducer): самая уязвимая часть.• Неисправности: Повреждение линзы, обрыв кабеля, выход из строя пьезоэлементов, деградация акустического геля (если есть), расстыковка компонентов.
• Диагностика: Визуальный осмотр, электрическое тестирование (сопротивление, емкость), проверка акустических свойств (с использованием тестового фантома).

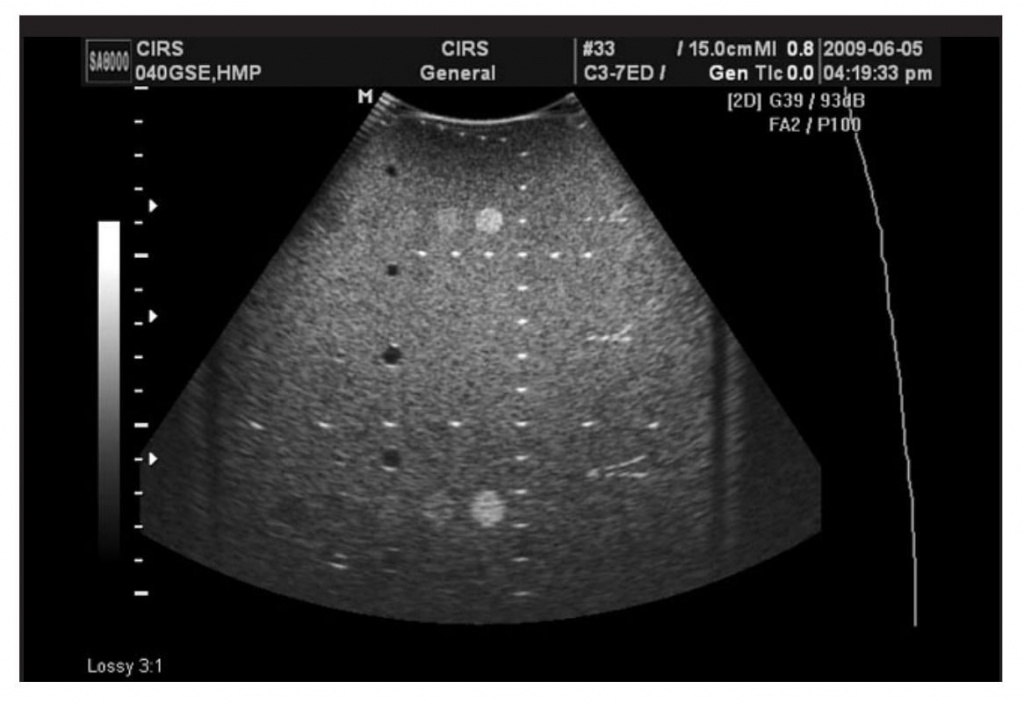

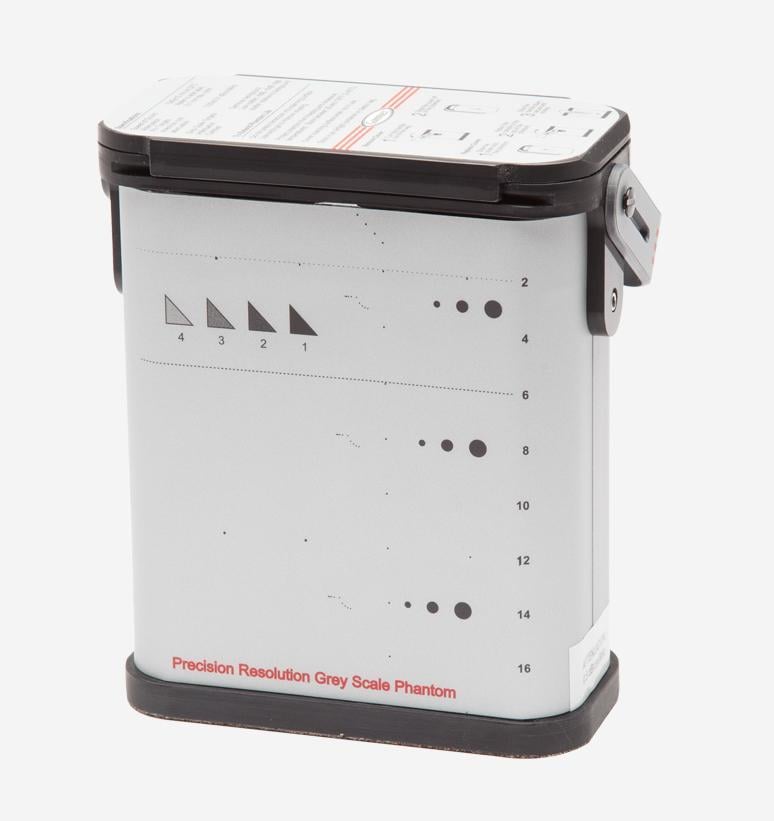

Чтобы понять, насколько корректно аппарат отображает ткани и органы, инженеры используют тканеимитирующие фантомы (например, стандарта Gammex или CIRS). Это специальные блоки из геля, внутри которых на строго определенном расстоянии закреплены «мишени» (нити и сферы).
• Проверка осевой и боковой разрешающей способности:
Инженер смотрит, насколько близко расположенные друг к другу точки на фантоме аппарат видит как раздельные объекты. Если точки сливаются в одну — датчик или процессор обработки сигналов теряют точность.
•Тест на глубину визуализации (Sensitivity):
Определяется максимальная глубина, на которой аппарат еще «видит» структуру фантома. Если глубина резко снизилась по сравнению с заводскими нормами, это признак деградации пьезоэлементов датчика или неисправности блока питания (недостаток мощности сигнала).
• Оценка «мертвой зоны» (Dead Zone):
Проверяется область непосредственно под поверхностью датчика. Если в верхних 2–5 мм изображения видны только помехи, это может указывать на повреждение акустической линзы или внутренние отражения в самом датчике.
• Проверка геометрической точности:
С помощью электронных курсоров измеряется расстояние между нитями в фантоме. Если на экране 10 мм превращаются в 12 мм, аппарату требуется серьезная калибровка программного обеспечения или замена плат формирования луча.
•Поиск «выпавших» кристаллов:
При сканировании однородного фантома на экране не должно быть вертикальных черных полос (теней). Если они есть — значит, конкретные группы кристаллов в датчике «умерли».
В полевых условиях врачи часто используют «тест на палец» (проведение пальцем по линзе для поиска мертвых зон) или сканирование собственной сонной артерии для оценки доплера, но фантомный тест остается единственным юридически значимым доказательством исправности оборудования.
2) Передатчик/Приемник (Transmitter/Receiver): отвечает за генерацию импульсов и прием отраженных сигналов.
• Неисправности: Выход из строя усилителей, фильтров, генераторов импульсов. Проблемы с электропитанием.
• Диагностика: Измерение напряжений, проверка сигналов осциллографом, анализ спектра сигналов.
3) Процессор обработки сигналов (Signal Processing Unit): Обрабатывает полученные данные и формирует изображение.
• Неисправности: Сбои в работе микропроцессоров, повреждение памяти, проблемы с программным обеспечением.
• Диагностика: Тестирование памяти, проверка работы процессора, обновление или переустановка программного обеспечения.
4) Дисплей (Display): отображает полученное изображение.
• Неисправности: Выход из строя подсветки, повреждение матрицы, проблемы с контроллером.
• Диагностика: Визуальный осмотр, проверка напряжений питания, тестирование сигналов управления.
5) Блок питания (Power Supply): Обеспечивает питание всех компонентов.
• Неисправности: Выход из строя конденсаторов, диодов, транзисторов, перегорание предохранителей.
• Диагностика: Измерение напряжений и токов, проверка компонентов мультиметром.
6) Панель управления (Control Panel): Интерфейс для пользователя.
• Неисправности: Повреждение кнопок, сенсорного экрана, энкодеров.
• Диагностика: Визуальный осмотр, проверка работоспособности кнопок и сенсорного экрана.
Резюмируем методы диагностики неисправностей УЗИ-датчиков.
Визуальный осмотр:Первый и важный этап. Тщательный осмотр на предмет повреждений, трещин, деформаций, следов окисления.
С использование диагностического оборудования:
• Мультиметр: Для измерения напряжений, токов, сопротивлений, проверки целостности цепей.
• Осциллограф: Для анализа сигналов и выявления искажений.
• Генератор сигналов: Для тестирования приемной части.
• Анализ сервисной документации и схем:
• Метод исключения (Substitution): Замена подозреваемых компонентов на заведомо исправные.
• Использование тестовых фантомов: Для проверки качества изображения и работоспособности датчиков.
Основные этапы ремонта ультразвукового аппарата.
1) Замена компонента:В современных аппаратах ремонт часто заключается в замене модулей. Если диагностика показала сбой в формировании луча, меняется конкретная плата (Frontend board). Важно обратить внимание на совместимость компонентов.
2) Клонирование системы:
При замене жесткого диска инженеры восстанавливают систему из резервной копии и заново устанавливают лицензионные ключи (Options), специфичные для данного серийного номера.
3) Калибровка и настройка:
После замены компонента необходимо произвести калибровку и настройку аппарата. Это требует специального оборудования и знаний. Многие сервисные мануалы содержат подробные инструкции по калибровке.
4) Тестирование:
Тщательное тестирование после ремонта. Проверка всех функций аппарата.
Подводя итог, стоит помнить, что ультразвуковой сканер — это высокоточное оборудование, от корректной работы которого напрямую зависят жизни пациентов. Квалифицированный ремонт — это не просто устранение видимой поломки, а гарантия того, что аппарат выдает достоверную диагностическую картину без искажений и артефактов.
Успех восстановления системы держится на 3 «китах»: правильной диагностике, профессиональном ремонте с использованием оригинальных запчастей. Экономия на компонентах или попытка «кустарного» ремонта электроники часто приводит к более серьезным и дорогостоящим повреждениям системных плат.
